JX-EDP-06    (LVDS-EDP信号转接板) ★本产品是LVDS转EDP信号转接板。支持单、双路LVDS 6/8bit信号到EDP信号2、4线的转换。 ★EDP输出信号:2-线/4-线 eDP @1.62/2.7Gbps ,最高分辨率支持到WXGA(1920×1080)60HZ。支持市面上大部分eDP接口屏。 ★LVDS输入接口为标准30针2×15针座/母座,可以直接扣在市面通用的LVDS输出主板上,也可以用30对30线转接。 产品参数: ★该产品定位中/高端的 LCD AV/MONITOR方案,采用MSTAR单芯片电视处理IC,外加LVDS-EDP信号转换,直接驱动EDP液晶屏,分辨率高(1920*1080),具有画质好,功能多,接口丰富,系统成熟等特点,支持全彩色/声音制式,主要针对32”及以下尺寸液晶屏,支持目前市面上常用的EDP屏。★全3D Interlace, 2D视频解码,2D数字降噪, (V59为3D视频解码,USB功能支持)内置音效处理、音量、静音、高音、低音、平衡功能;★模拟音频功放:**输出功率2X3W(4 欧)★输入信号:VGAx1、HDMI (1.3)、USB(2.0)★支持EDP屏,最高分辨(1920*1080),支持单、双路LVDS 6/8bit信号到EDP信号2、4线的转换 注意事项1、在电源上电前一定先检查电源线是否正确连接,显示屏供电电压是否正确,否则会损坏主板,电源和显示屏2、在仓储和装机时一定注意防静电和漏电防护措施,否则会损坏主板和元器件3、客户在装机前首先确认主板功能是否与要求相符,不要等装好后才发现为时以晚,造成严重的后果4、驱动板工作时请不要随意活动主板和拔插电源接口,以免接触到导电物体,将其损坏。5、在装机时发现不良产品请装好防静电袋整起摆放,退还我司将起修复,不要乱扔乱丢。6、如果板卡表面有污迹,请断电后使用干软布清理。7、请勿受重压,弯折,雨淋将起损坏。JX-EDP01S     ( LVDS-EDP信号转接板)●       JX-EDP01S/DIP是晶心公司历时一年针对市面上中小尺寸EDP屏研发的高性能转接板,实现了EDP屏和TV/MOMITOR,安卓,板卡的完美组合低成本方案该方案使用国外高性能芯片,(eDP)接口支持1/2/4-lane eDP 上到 1.62/2.7Gbps lane 支持HD to WQXGA (2560*1600) 支持目前市面上常用的EDP屏应用领域:带有高分辨率LCD显示器的消费产品和医疗,工业产品,移动设备、游戏机配件,门禁,车载显示和可穿戴式计算机显示器等 ●       支持单/双路6/8Bit LVDS输入。每对差分400Mbps,最高可达1Gbps●       CORE/PLL: 1.2V,更低功耗●       供电电压5V 产品参数: ★该产品定位中/高端的LCD AV/MONITOR方案,采用MSTAR单芯片电视处理IC,外加LVDS-EDP信号转换,直接驱动EDP液晶屏,分辨率高(1920*1080),具有画质好,功能多,接口丰富,系统成熟等特点,支持全彩色/声音制式,主要针对32”及以下尺寸液晶屏,支持目前市面上常用的EDP屏。★全3D Interlace, 2D视频解码,2D数字降噪, (V59为3D视频解码,USB功能支持)内置音效处理、音量、静音、高音、低音、平衡功能;★模拟音频功放:**输出功率2X3W(4 欧)★输入信号:VGAx1、HDMI (1.3)、USB(2.0)★支持EDP屏,最高分辨(1920*1080),支持单、双路LVDS 6/8bit信号到EDP信号2、4线的转换 注意事项1、在电源上电前一定先检查电源线是否正确连接,显示屏供电电压是否正确,否则会损坏主板,电源和显示屏2、在仓储和装机时一定注意防静电和漏电防护措施,否则会损坏主板和元器件3、客户在装机前首先确认主板功能是否与要求相符,不要等装好后才发现为时以晚,造成严重的后果4、驱动板工作时请不要随意活动主板和拔插电源接口,以免接触到导电物体,将其损坏。5、在装机时发现不良产品请装好防静电袋整起摆放,退还我司将起修复,不要乱扔乱丢。6、如果板卡表面有污迹,请断电后使用干软布清理。7、请勿受重压,弯折,雨淋将起损坏。JX-LVDS-FPC30● 本产品是杜邦座的LVDS 信号转FFC 座的LVDS 信号转接板。支持单、双路LVDS 6/8bit 信号的输入。● LVDS 输入接口为标准30 针2×15 针座/母座,可以直接扣在市面通用的LVDS 输出主板上,也可以用30 对30 线转接。● 板上采用精密元件,高度控制在5MM内,真正的超薄板。 LVDS-FPC,FPC接口转换板,LVDS-FPC接口转换板,30PFPC转接板  JX-LVDS-FPC40● 本产品是杜邦座的LVDS 信号转FFC 座的LVDS 信号转接板。支持单、双路LVDS 6/8bit 信号的输入。● LVDS 输入接口为标准40 针2×15 针座/母座,可以直接扣在市面通用的LVDS 输出主板上,也可以用40 对40 线转接。● 板上采用精密元件,高度控制在5MM内,真正的超薄板。
EDP通用驱动板图册:
EDP通用驱动板图册:
LVDS通用驱动板图册:
LVDS通用驱动板图册:
4K 超薄驱动板图册:
4K 超薄驱动板图册:
最新液晶驱动板图册:
最新液晶驱动板图册:
拼接分割分配器机芯板图册
拼接分割分配器机芯板图册
产品参数规格:

JX-HDMI1X4-SPLICER视频拼接器 1进4出HDMI视频拼接器1路HDMI信源分割4个显示单元多屏拼接驱动板

评论:0
晶心型号 JX-HDMI1X4-SPLICER
品牌 晶心品牌
产品类型 视频拼接器主板
分辨率 1920*1080/4K
输入接口 HDMI
液晶屏 LED LCD
价格
0.00
产品详情
产品评论(0)

QQ:429260605 QQ:429260605 手机:13077816695微信同号

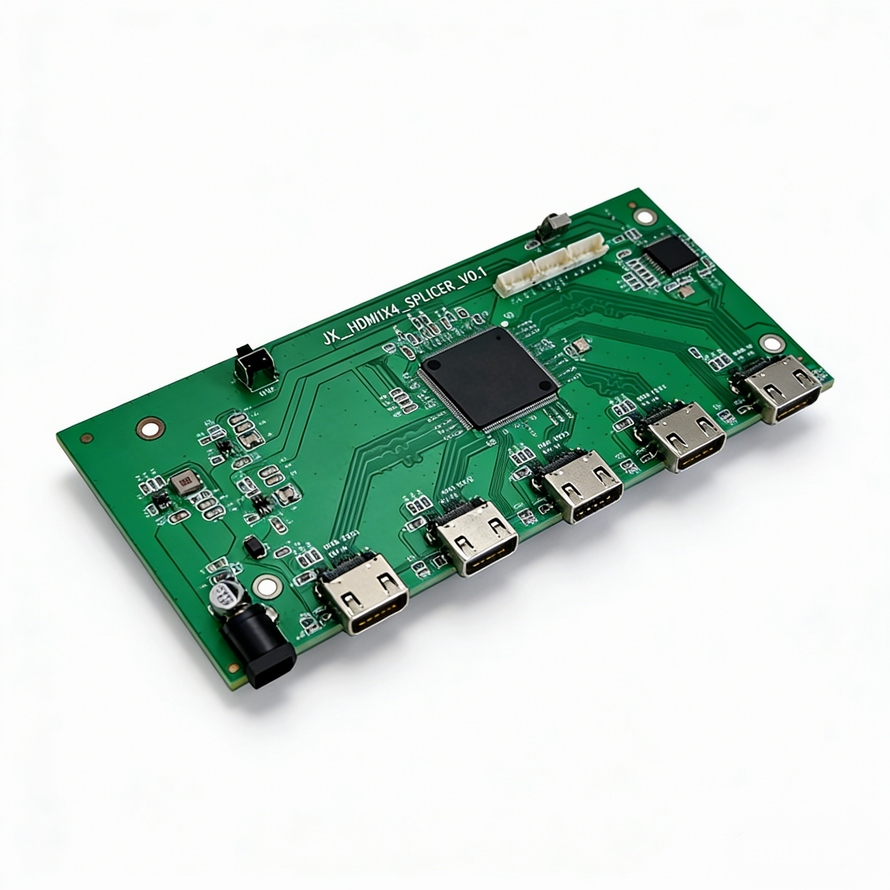

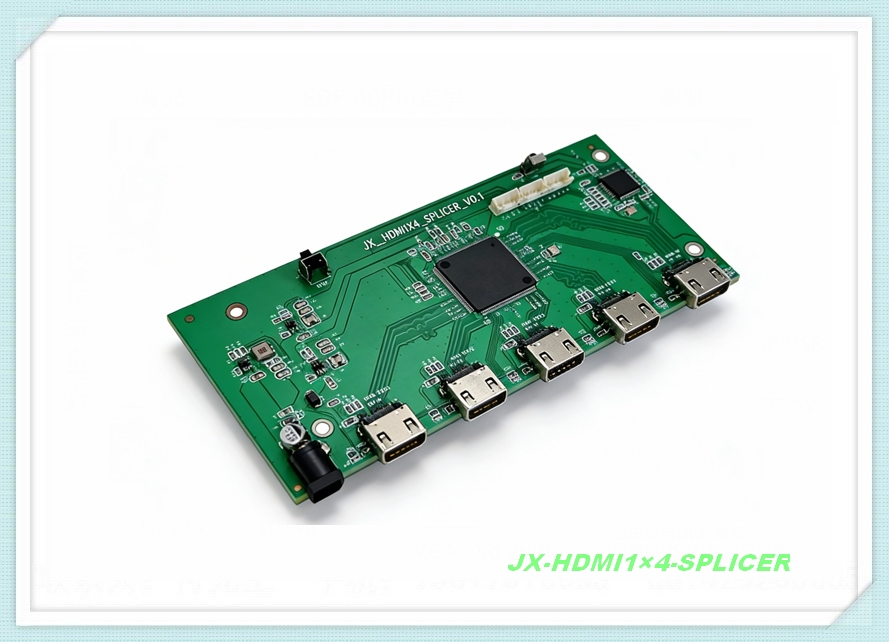

JX-HDMI1X4-SPLICER视频拼接器 1进4出HDMI视频拼接器1路HDMI信源分割4个显示单元多屏拼接驱动板


功能简介

4路HDMI视频拼接器,支持1路HDMI输入,4路HDMI输出,采用国内知名厂商芯片设计,主要功能是将1路高清信号源,分割成4个显示单元,经图像处理,拼接成全屏图像后从4个HDMI口输出,实现多屏拼接。主要用用于,酒店,K吧,餐厅,酒吧,地铁,门卫监控,诊所,机场,军事单兵组监控调度,游轮等场合

产品主要功能特点如下:

支持1路HDMI1.4输入;

支持四路HDMI1.4输出;

输入支持最高分辨率4K@30Hz(可定制3840x2160P但会产生费用)

支持HDMI音频输入输出;

支持按键1键切换拼接模式;

支持掉电记忆保存设置;

支持9种拼接模式;

支持边缘屏蔽技术;

★输入输出接口自动识别EDID

支持HDMI1.4输入时3D信号自动识别,并自动切换;







拼接器主板显示1.jpg拼接器主板显示2.jpg拼接器主板显示3.jpg拼接器主板显示4.jpg拼接器主板显示5.jpg拼接器主板显示6.jpg拼接器主板显示7.jpg拼接器主板显示8.jpg
