产品参数规格:

JX-V56TH-A 5MM轻薄便携式驱动板V56高清液晶显示器主板LVDS输出点屏方案

评论:0
晶心型号 JX-V56TH-A
品牌 晶心品牌
产品类型 超薄便携显示器
分辨率 1920*1080
输入接口 USB+HDMI+TYPEC
液晶屏 LVDS
价格
0.00
产品详情
产品评论(0)

QQ:429260605 QQ:429260605 手机:13077816695微信同号

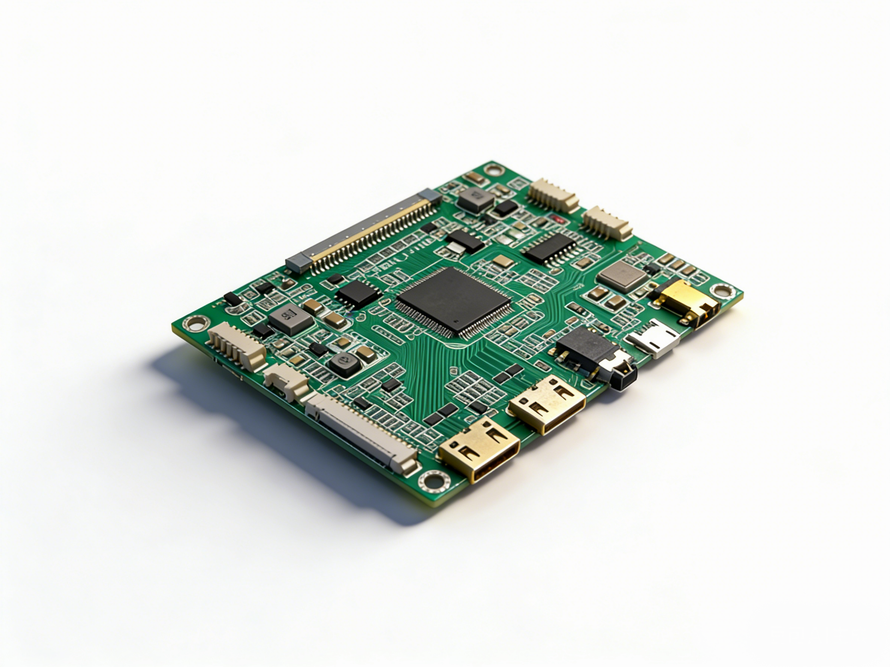

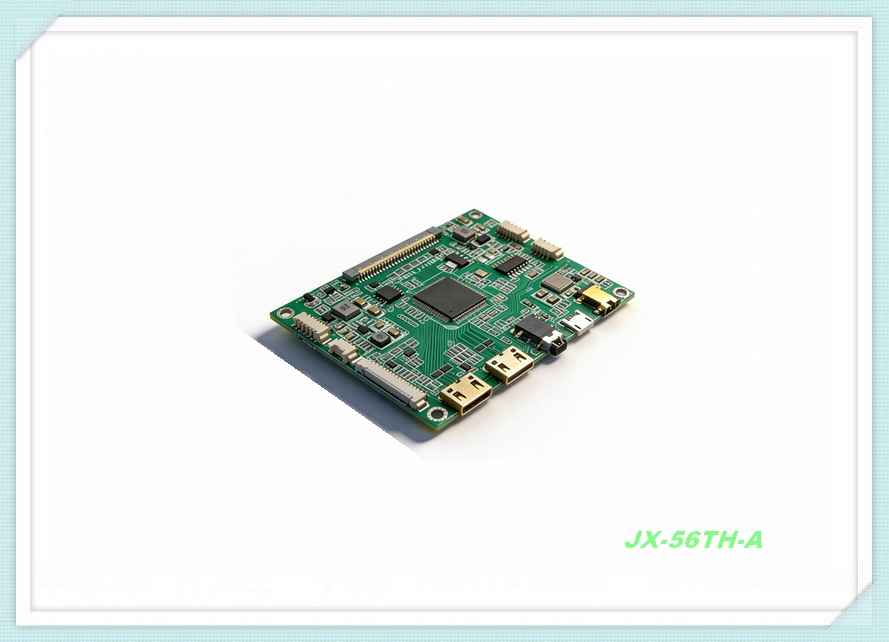

JX-V56TH-A   5MM轻薄便携式驱动板V56高清液晶显示器主板LVDS输出点屏方案

性能简介

该产品定位中/高端的 LCDAV/MONITOR方案,采用MSTAR单芯片电视处理IC,具有画质好,功能多,接口丰富,系统成熟等特点,支持全彩色/声音制式,主要针对32”及以下尺寸设计,支持目前市面上常用的LCD

TV信号支持PALNTSCSECAM自动识别

●全3D 梳状滤波,数字降噪,USB功能支持,内置音效处理、(音量、静音、高音、低音、平衡功能)

●模拟音频功放:**输出功率2X2W4 欧)

●输入信号: AvinX1HDMIx2USBx1

●超薄便携式设计,整板厚度5mm

●支持屏分辨率1920*10806/8bit LVDS信号输出

●支持耳机输出功能,内置接口扩展丰富,多国OSD菜单语言,供屏电压可选3.3V/5V/12V

LVDS信号液晶屏

支持屏分辨率:1920*1080PX

薄款便携式设计整板厚度5mm

输入信号: AvinX1 HDMIx2USB

模拟音频功放:输出功率2X2W4 欧)

支持耳机输出功能,内置接口扩展丰富,多国OSD菜单语言
