JX-2556TH-B 薄款便携液晶EDP显示器驱动板MINI HDMI+Type-C接口一线通 有HDR

评论:0
晶心型号 JX-2556TH-B
品牌 晶心品牌
产品类型 超薄便携显示器
分辨率 1920*1200 1920*1080 2K可定制
输入接口 USB+HDMI+TYPEC
液晶屏 EDP
价格
0.00
产品详情
产品评论(0)

QQ:429260605 QQ:429260605 手机:13077816695微信同号

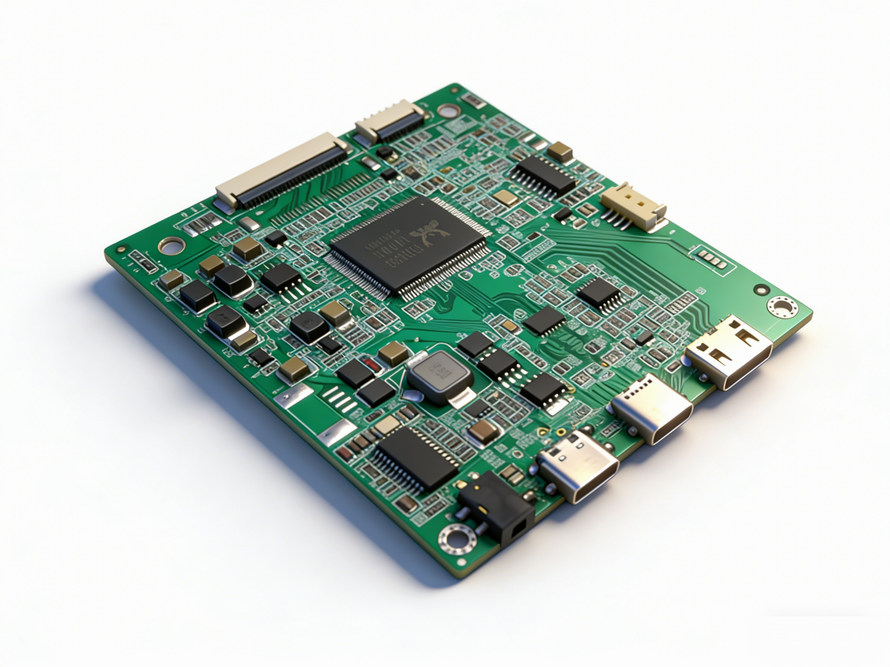

JX-2556TH-B 薄款便携液晶EDP显示器驱动板MINI HDMI+Type-C接口一线通 有HDR


JX-2556-TH-B_V1.2

●该产品定位中/高端的 EDP 高清MONITOR方案,采用Realtek 单芯片电视处理IC,具有画质好,功能多,接口丰富,系统成熟等特点,支持TYOE-C,EDP,2256T最高支持到2K EDP屏,主要针对17”及以下尺寸监控/便携式产品设计。

●模拟音频功放:**输出功率2X1W(8 欧)。

●TYPE-C电源支持

●支持TYPE-C手机,笔记本直连

●支持TYPE-C手机充电

●输入信号: HDMI(1.3 )。

●集成按键遥控功能,

●支持屏分辨率1080P,2560x1440, EDP信号输出。

●多国OSD菜单语言

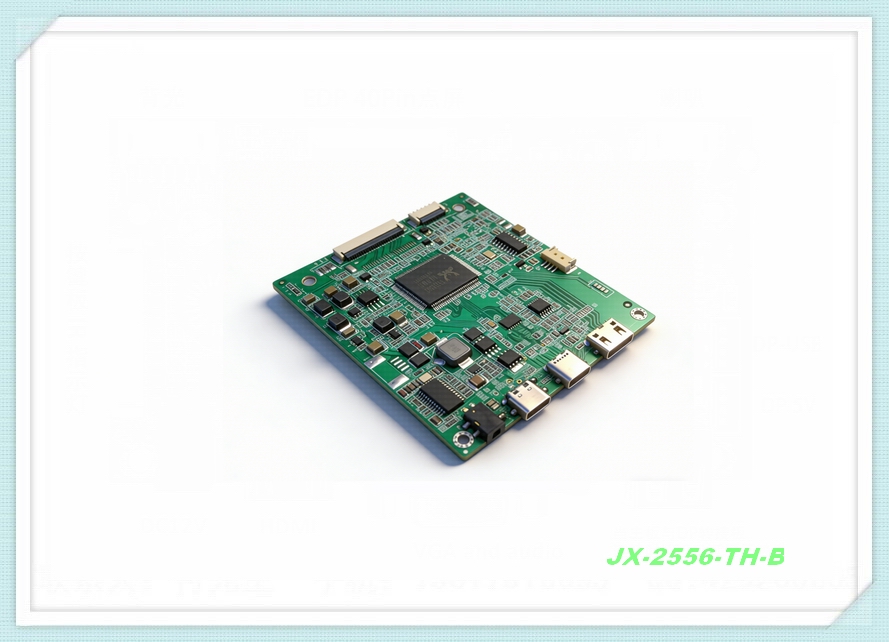

JX-2556-TH-B_V1.2

EDP信号液晶屏

薄款便携式设计

支持屏分辨率:1080P/2560x1440

集成按键功能 多国OSD菜单语言

模拟音频功放:输出功率2X1W(8 欧)

MINI HDMI+Type-C接口一线通 支持HDR





TH-B_V1.2 水印规格书.pdf
