产品参数规格:

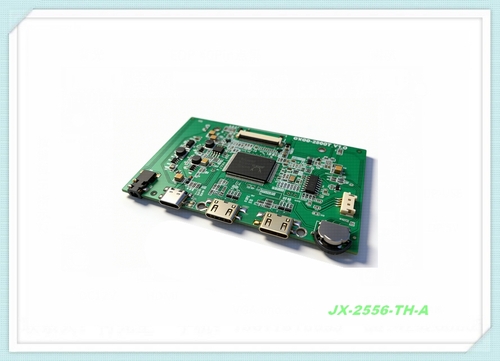

JX-2556TH-A Typec供电mini高清HDMI输入 超薄便携显示液晶AD板

评论:0
晶心型号 JX-2556TH-A
品牌 晶心品牌
产品类型 超薄便携显示器
分辨率 1920*1200 1920*1080 2K可定制
输入接口 mini_HDMI
液晶屏 EDP
价格
0.00
产品详情
产品评论(0)

QQ:429260605 QQ:429260605 手机:13077816695微信同号

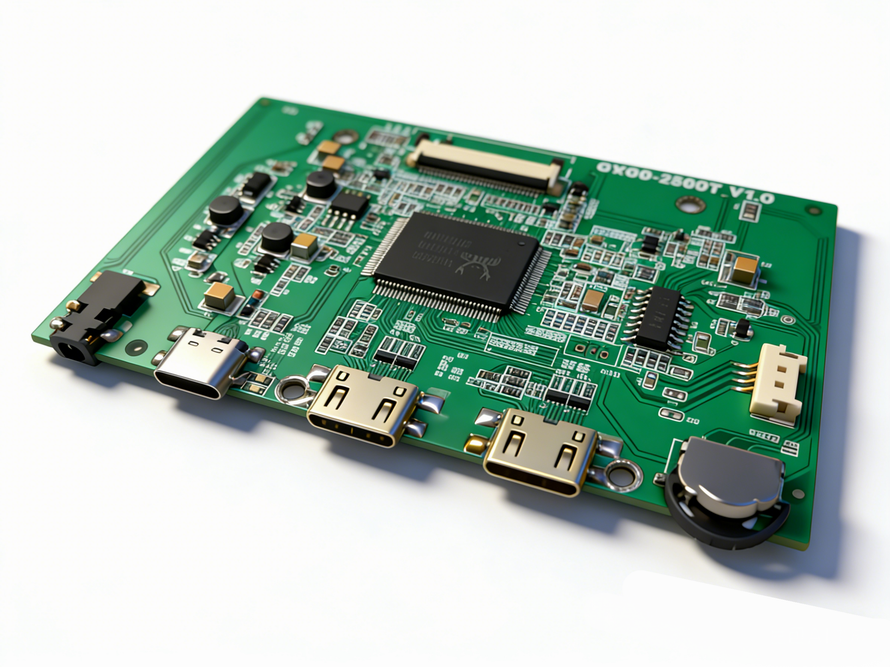

JX-2556TH-A Typec供电mini高清HDMI输入 超薄便携显示液晶AD板


性能简介

● 该产品定位中/高端的 LCD AV/MONITOR方案,采用MSTAR单芯片电视处理IC,具有画质好,功能多,接口丰富,系统成熟等特点,支持全彩色/声音制式,主要针对32”及以下尺寸设计,支持目前市面上常用的LCD屏

●TV信号支持PAL、NTSC、SECAM自动识别

●全3D 梳状滤波,数字降噪, USB功能支持,内置音效处理、(音量、静音、高音、低音、平衡功能)

●模拟音频功放:**输出功率2X2W(4 欧)

●输入信号: AvinX1 、HDMIx2、USBx1

●超薄便携式设计,整板厚度5mm

●支持屏分辨率1920*1080, 双6/8bit LVDS信号输出

●支持耳机输出功能,内置接口扩展丰富,多国OSD菜单语言,供屏电压可选3.3V/5V/12V


JX-V56-TH-A

LVDS信号液晶屏

支持屏分辨率:1920*1080PX

薄款便携式设计整板厚度5mm

输入信号: AvinX1 、HDMIx2、USB

模拟音频功放:输出功率2X2W(4 欧)

支持耳机输出功能,内置接口扩展丰富,多国OSD菜单语言









TH-A_ABUIABA9GAAgypjxqgYo8sHIvQQV1.0   水印规格书.pdf
