JX-EDP-06    (LVDS-EDP信号转接板) ★本产品是LVDS转EDP信号转接板。支持单、双路LVDS 6/8bit信号到EDP信号2、4线的转换。 ★EDP输出信号:2-线/4-线 eDP @1.62/2.7Gbps ,最高分辨率支持到WXGA(1920×1080)60HZ。支持市面上大部分eDP接口屏。 ★LVDS输入接口为标准30针2×15针座/母座,可以直接扣在市面通用的LVDS输出主板上,也可以用30对30线转接。 产品参数: ★该产品定位中/高端的 LCD AV/MONITOR方案,采用MSTAR单芯片电视处理IC,外加LVDS-EDP信号转换,直接驱动EDP液晶屏,分辨率高(1920*1080),具有画质好,功能多,接口丰富,系统成熟等特点,支持全彩色/声音制式,主要针对32”及以下尺寸液晶屏,支持目前市面上常用的EDP屏。★全3D Interlace, 2D视频解码,2D数字降噪, (V59为3D视频解码,USB功能支持)内置音效处理、音量、静音、高音、低音、平衡功能;★模拟音频功放:**输出功率2X3W(4 欧)★输入信号:VGAx1、HDMI (1.3)、USB(2.0)★支持EDP屏,最高分辨(1920*1080),支持单、双路LVDS 6/8bit信号到EDP信号2、4线的转换 注意事项1、在电源上电前一定先检查电源线是否正确连接,显示屏供电电压是否正确,否则会损坏主板,电源和显示屏2、在仓储和装机时一定注意防静电和漏电防护措施,否则会损坏主板和元器件3、客户在装机前首先确认主板功能是否与要求相符,不要等装好后才发现为时以晚,造成严重的后果4、驱动板工作时请不要随意活动主板和拔插电源接口,以免接触到导电物体,将其损坏。5、在装机时发现不良产品请装好防静电袋整起摆放,退还我司将起修复,不要乱扔乱丢。6、如果板卡表面有污迹,请断电后使用干软布清理。7、请勿受重压,弯折,雨淋将起损坏。JX-EDP01S     ( LVDS-EDP信号转接板)●       JX-EDP01S/DIP是晶心公司历时一年针对市面上中小尺寸EDP屏研发的高性能转接板,实现了EDP屏和TV/MOMITOR,安卓,板卡的完美组合低成本方案该方案使用国外高性能芯片,(eDP)接口支持1/2/4-lane eDP 上到 1.62/2.7Gbps lane 支持HD to WQXGA (2560*1600) 支持目前市面上常用的EDP屏应用领域:带有高分辨率LCD显示器的消费产品和医疗,工业产品,移动设备、游戏机配件,门禁,车载显示和可穿戴式计算机显示器等 ●       支持单/双路6/8Bit LVDS输入。每对差分400Mbps,最高可达1Gbps●       CORE/PLL: 1.2V,更低功耗●       供电电压5V 产品参数: ★该产品定位中/高端的LCD AV/MONITOR方案,采用MSTAR单芯片电视处理IC,外加LVDS-EDP信号转换,直接驱动EDP液晶屏,分辨率高(1920*1080),具有画质好,功能多,接口丰富,系统成熟等特点,支持全彩色/声音制式,主要针对32”及以下尺寸液晶屏,支持目前市面上常用的EDP屏。★全3D Interlace, 2D视频解码,2D数字降噪, (V59为3D视频解码,USB功能支持)内置音效处理、音量、静音、高音、低音、平衡功能;★模拟音频功放:**输出功率2X3W(4 欧)★输入信号:VGAx1、HDMI (1.3)、USB(2.0)★支持EDP屏,最高分辨(1920*1080),支持单、双路LVDS 6/8bit信号到EDP信号2、4线的转换 注意事项1、在电源上电前一定先检查电源线是否正确连接,显示屏供电电压是否正确,否则会损坏主板,电源和显示屏2、在仓储和装机时一定注意防静电和漏电防护措施,否则会损坏主板和元器件3、客户在装机前首先确认主板功能是否与要求相符,不要等装好后才发现为时以晚,造成严重的后果4、驱动板工作时请不要随意活动主板和拔插电源接口,以免接触到导电物体,将其损坏。5、在装机时发现不良产品请装好防静电袋整起摆放,退还我司将起修复,不要乱扔乱丢。6、如果板卡表面有污迹,请断电后使用干软布清理。7、请勿受重压,弯折,雨淋将起损坏。JX-LVDS-FPC30● 本产品是杜邦座的LVDS 信号转FFC 座的LVDS 信号转接板。支持单、双路LVDS 6/8bit 信号的输入。● LVDS 输入接口为标准30 针2×15 针座/母座,可以直接扣在市面通用的LVDS 输出主板上,也可以用30 对30 线转接。● 板上采用精密元件,高度控制在5MM内,真正的超薄板。 LVDS-FPC,FPC接口转换板,LVDS-FPC接口转换板,30PFPC转接板  JX-LVDS-FPC40● 本产品是杜邦座的LVDS 信号转FFC 座的LVDS 信号转接板。支持单、双路LVDS 6/8bit 信号的输入。● LVDS 输入接口为标准40 针2×15 针座/母座,可以直接扣在市面通用的LVDS 输出主板上,也可以用40 对40 线转接。● 板上采用精密元件,高度控制在5MM内,真正的超薄板。
EDP通用驱动板图册:
EDP通用驱动板图册:
LVDS通用驱动板图册:
LVDS通用驱动板图册:
4K 超薄驱动板图册:
4K 超薄驱动板图册:
最新液晶驱动板图册:
最新液晶驱动板图册:
拼接分割分配器机芯板图册
拼接分割分配器机芯板图册
产品参数规格:

JX-2556HV-EDP (外置VGA)EDP信号液晶屏驱动板

评论:0
晶心型号 JX-2556HV-EDP
品牌 晶心品牌
产品类型 EDP液晶屏驱动板
分辨率 1920*1080
输入接口 HDMI+VGA
液晶屏 EDP信号液晶屏
价格
0.00
产品详情
产品评论(0)

QQ:429260605 QQ:429260605 手机:13077816695微信同号

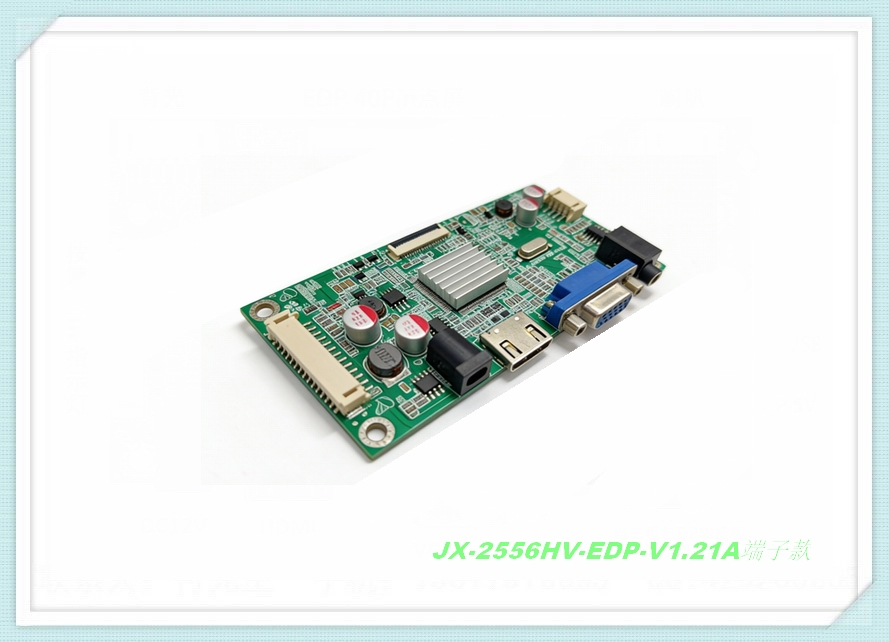

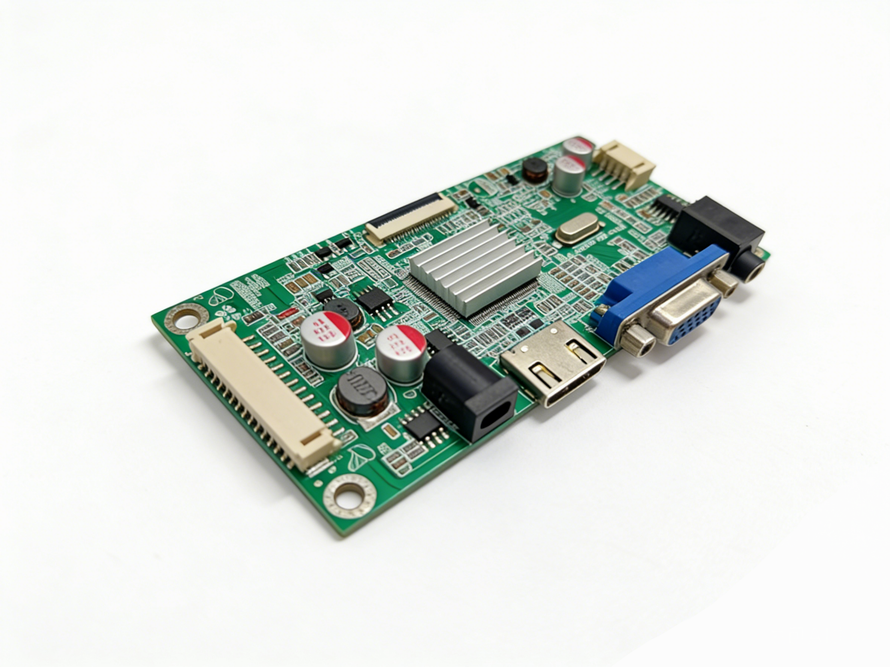

JX-2556HV-EDP

输入接口:VGA   (支持杜邦插座VGA) +HDMI

配屏信号:EDP信号液晶屏

配屏接口:FPC排线

输入电压:12V

分辨率:1920×1080

模拟功放:2 *3W

待机功耗:≤1W



请参阅以下规格书:


V1.21A   外置端子)规格书.pdf
