JX-H25-V1.0驱动板：LVDS液晶屏的HDMI高清输入与多语言OSD解决方案

LVDS液晶屏专用HDMI输入驱动板JX-H25详解

概述

JX-H25-V1.0是一款专为LCD液晶显示屏设计的HDMI输入驱动板，采用Realtek单芯片方案，支持高清视频信号处理及LVDS输出。该驱动板结构紧凑、成本低，适用于32英寸及以下尺寸的监控设备、工业显示器或专用显示设备。其核心优势在于灵活的跳帽式分辨率调节、多国语言OSD菜单，以及预置的8款常规程序，可快速适配不同规格的显示屏需求。

核心功能与特点

输入与输出支持

输入接口：单路HDMI 1.4，支持分辨率最高达1920×1200@60Hz，兼容480i/576i/720p/1080p等常见格式。

输出接口：LVDS信号输出，支持8/10位双通道LVDS面板，适配主流液晶屏。

灵活配置

跳帽调节分辨率：通过JP1跳帽设置，可根据客户屏幕需求快速切换分辨率。

多语言OSD菜单：支持中文、英语、德语、法语、西班牙语等十余种语言，方便全球用户操作。

低功耗设计

工作电压：12V（±0.5V），待机功耗低于0.5W（待机电流≤50mA），节能环保。

扩展功能

集成按键控制功能（电源、菜单、信号源切换等），支持外接喇叭（可选音频输出）。

双色指示灯设计（绿色工作/红色待机），状态直观。

接口定义与连接说明

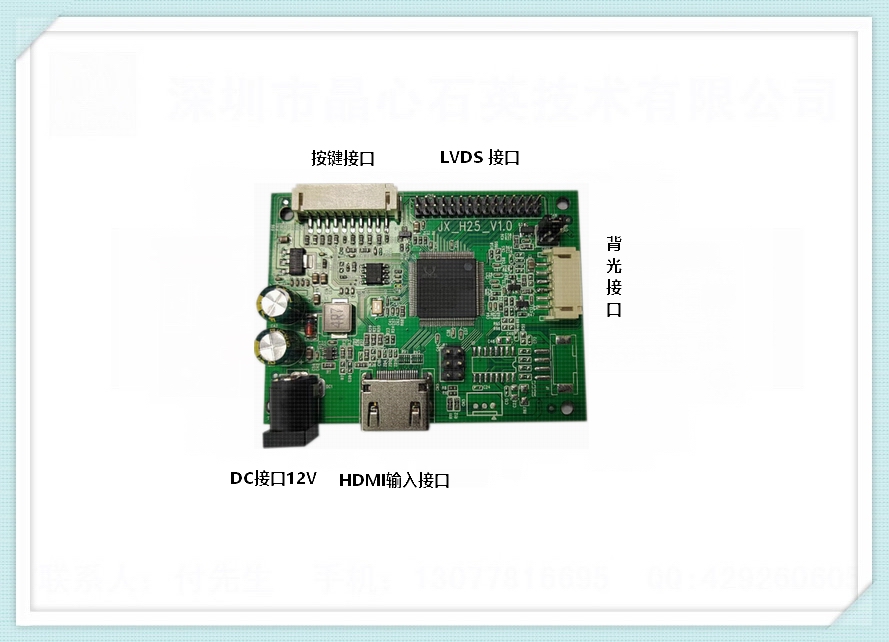

主要接口布局

DC电源接口（CN1）：12V输入，含亮度调节（ADJ）和背光开关控制（BL）。

HDMI输入接口（CN2）：支持标准HDMI 1.4信号输入。

LVDS输出接口（CN6）：30Pin双通道LVDS，提供偶线对（LVA0±~LVA3±）与奇线对（LVB0±~LVB3±）信号。

按键板接口（CN2）：10Pin接口，支持电源键、菜单键、方向键等功能自定义。

关键接口管脚说明

背光控制接口（CN1）：

脚位3（ADJ）：0-5V亮度调节，适配PWM或电压调光方案。

脚位4（BL）：高电平（1）开启背光，低电平（0）关闭。

LVDS接口（CN6）：

提供双通道时钟信号（LVACK±/LVBCK±）及数据线对，兼容8/10位屏驱动。

技术参数与性能

应用场景与优势

工业监控：适配小尺寸工业显示屏，支持长时间稳定运行。

商显设备：通过OSD菜单快速切换语言与显示模式，满足多国客户需求。

定制化显示方案：跳帽调节与预置程序大幅缩短开发周期，降低调试成本。

使用注意事项

电源安全：上电前需确认电源极性及电压（12V），避免反接或过压损坏主板。

静电防护：操作时需佩戴防静电手环，仓储时使用防静电袋封装。

安装规范：避免弯折PCB或重压接口，LVDS线需固定牢靠以防接触不良。

清洁维护：断电后用干软布清洁表面污渍，禁止使用液体或腐蚀性溶剂。

总结

JX-H25-V1.0驱动板凭借其高兼容性、低功耗设计及灵活的配置方式，成为中小尺寸LVDS液晶屏的理想解决方案。无论是工业控制、安防监控还是商业显示，均能提供稳定可靠的高清信号转换支持。用户需严格按照规格书指导操作，以确保设备性能与寿命。
